项目应用说明
- 项目客户
- 河南开祥精细化工
- 测量介质
- 醚后碳四
- 储罐与量程

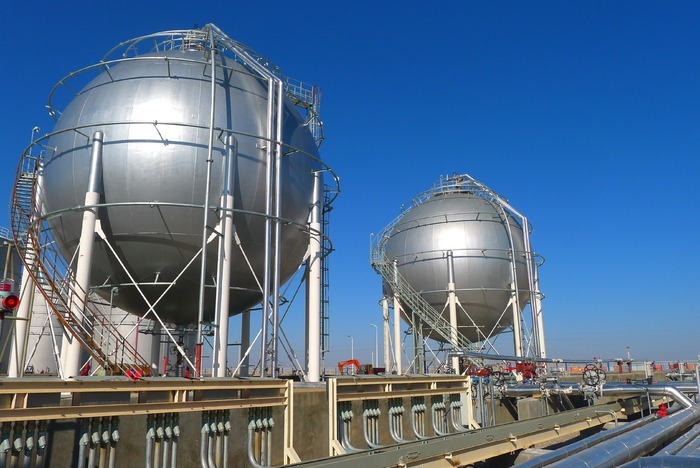

- 球罐 · 15.7 米
- 应用仪表

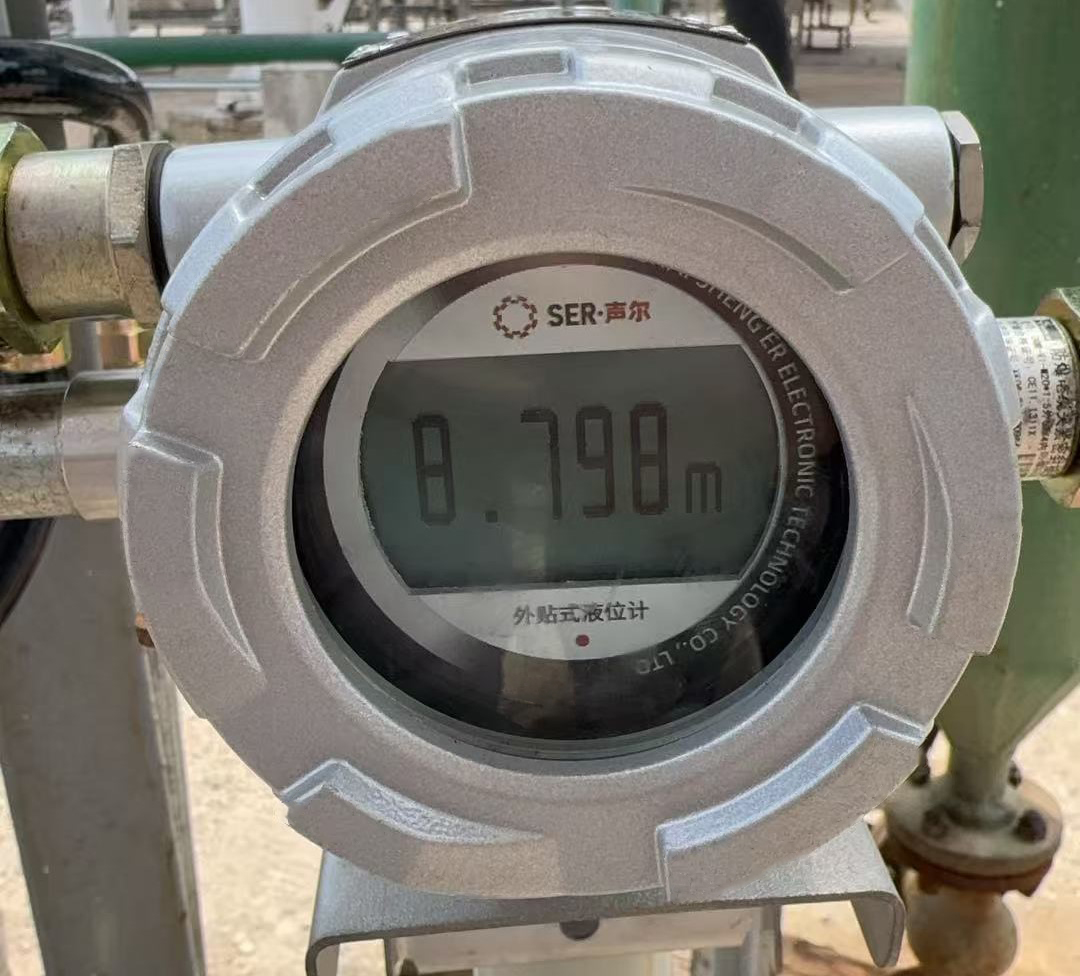

- SER-YW 外贴式液位计
项目背景
河南开祥精细化工需要对醚后碳四球罐进行液位监测。该介质在现场储存条件下具有易燃易爆风险，仪表安装与维护需要兼顾生产连续性和现场安全要求。
本项目采用声尔 SER-YW 外贴式液位计，通过罐体外壁获取测量信号，减少对罐体开孔及内部施工的需求。
现场难点
- 罐体高、安装面有弧度。球罐量程为 15.7 米，常规传感器与弧形罐底贴合后可能形成夹角，使测量信号偏离。
- 施工条件受限。传统接触式方案可能涉及清罐、开孔等工序，需要考虑对正常生产的影响。
- 介质工况复杂。测量方案需要结合介质特性、罐体结构与现场信号情况进行确认。
实施方案

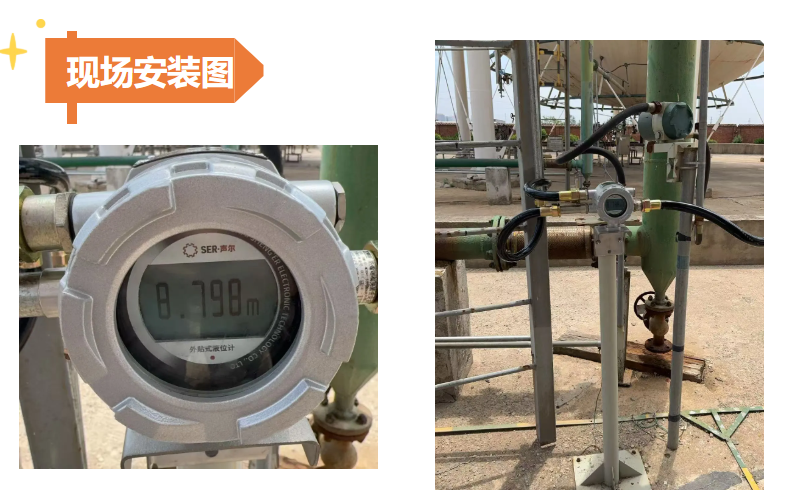

针对弧形罐底，项目使用适配安装面的斜面传感器，改善传感器与罐壁的贴合，使测量信号朝向符合现场需求。配合侧面辅助校准探头与信号处理，降低工况变化对测量的影响。
传感器从罐外安装，无需采用插入式结构。是否可以不停产实施，以及具体的安装工序，仍需由现场技术与安全人员根据实际工况确认。
应用价值与选型参考
本案例展示了外贴式液位测量在高大球罐、弧形安装面等场景中的应用思路：先确认罐体与介质条件，再匹配传感器安装结构和测量方案。
不同项目的精度、量程、维护周期与实施条件存在差异，应以具体选型资料、现场测试及项目验收结果为准。如需评估类似工况，请向技术团队提供罐体尺寸、壁厚与材质、介质、温度及目标测量范围。
